980 nm lazer pompalama diyotu

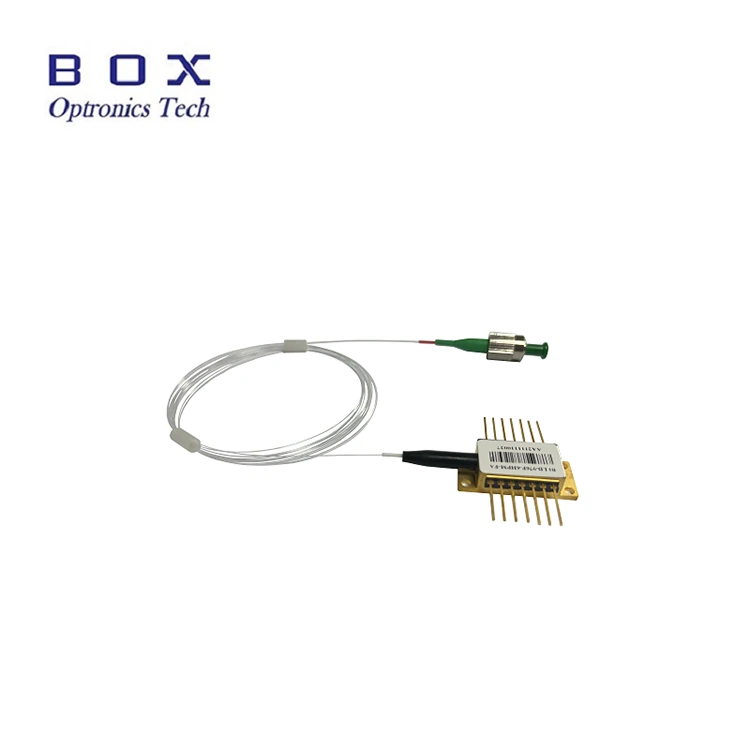

Box Optronics, önde gelen Çinli lazer üreticisi 980 nm lazer pompalama diyotudur. Kutu optronik fiber-bragg-gravat FBG stabilize lazerler, pompalamayı lazer olarak kullanmak için tasarlanmış kompakt lazer diyotlardır. Sırtlar yerleşik bir termoelektrik soğutucu (TEC) ve termistör içerir. Bir çift siyah şerit ile işaretlenmiş fiber alanı, bir lazerden geri bildirim sağlamak için bir Bragg reflektörü görevi gören bir fiberle kazınmış bir ızgara içerir. Stabilizasyon FBG ile tasarım, uydu modları ile spektral olarak genişletilmiş bir çıkış sinyali oluşturur. FBG stabilizasyonu olan lazer, bir uzunlamasına modaya sahip bir lazer değildir; Frekansla stabilize olmasına rağmen, amplifikasyon eğrisi birçok farklı mod içerecektir. Ek olarak, bu Bragg çubukları sıcaklığa nispeten duyarsızdır (<0.02 nm/° C). SM pigtailleri olan bir lazer için, iki sayıya saygılı iki fiber için bir lazer diyotunun çıkış spektrumunu değiştirebileceğine dikkat edilmelidir. Elyafın özellikleri nedeniyle, PM pigtailleri olan lazerler etkilenmeyecektir. DWDM, EDFA ve CATV sistemlerinde yaygın olarak kullanılır.

Kutu optronics, stabilize edilmiş FBG pompalama lazerleri için birçok seçenek sunar, 974 nm 976 nm 200 MW 400 MW 600 MW, Hi1060 SM fiber veya fiber PM ile 14 pimli lazer diyot tereyağına sahiptir. 976 NM stabilize edilmiş FBG-lazerler pompalama, tek modlu bir lifli pigtail ile ≥600 mW'lık bir kararlı çıkış kapasitesi veya polarizasyonu koruyan bir lifli pigtail ile 100 ila 700 mW üretir. <1 nm'lik spektral bant genişliği sayesinde, Erbia ile alaşımlı liflerin çekirdeğini, örneğin erbium ile alaşımlı, mod modelleri ve sürekli lazer modelleri olan jeneratörlerde pompalamak için çok uygundurlar.

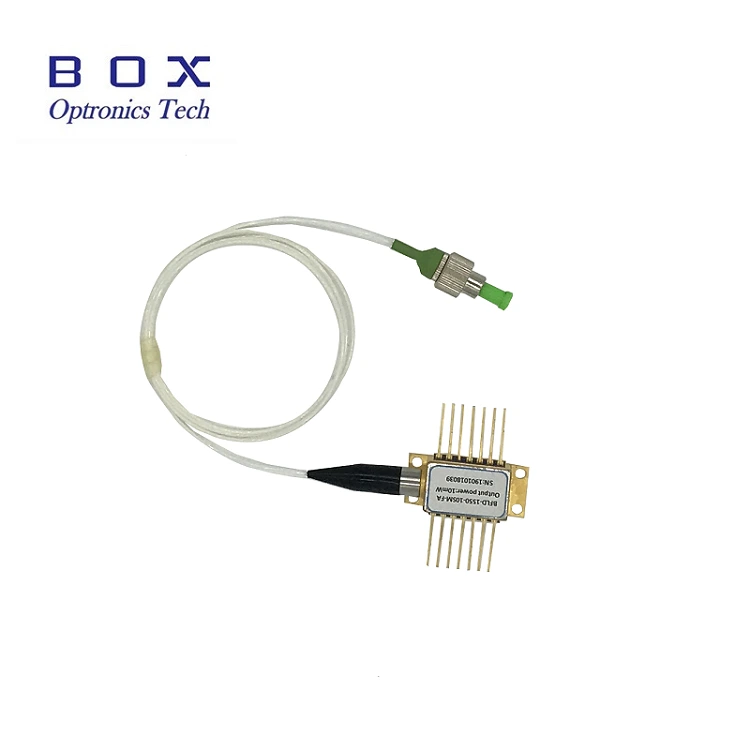

Stabilizasyonlu lazerlerin pompalanması FBG 980 nm Alt ısıtma için çipli bir düzlemsel yapı kullanın. Yüksek güç çipi, epoksi reçine ve akısı olmayan “kelebek” tipinin 14 pimli bir gövdesinde hermetik olarak kapatılır ve bir termistör, bir termoelektrik soğutucu ve bir kontrol diyotu ile donatılmıştır. 980 nm pompalama modülü, radyasyon dalgasının uzunluğunu “engellemek” için FBG stabilizasyonu kullanır. Sıcaklık, uyarma akımı ve optik geri bildirimdeki değişikliklerle bile gürültü olmadan dar bir bant spektrumu sağlar. Dalga boyu seçimi, mevcut en yüksek kapasiteye sahip bir spektrum yönetiminde en yüksek performansı gerektiren uygulamalar için mevcuttur. Bu modül, gereksinimde açıklanan telcordia gr-468 çekirdeğini karşılar.
