1. Giriş 974 Nm Lazer Pompalama Diyotu FBG TEC ile Stabiline 14 Pimli Tereyağı LD

974 nm lazer pompalama diyotu, alt ısıtma için çip içeren düzlemsel bir yapı kullanır. Yüksek güçlü çip, epoksi reçine ve akısı olmadan kelebeğin 14 pimli gövdesinde hermetik olarak kapatılır ve bir termistör, bir termoelektrik soğutucu ve bir kontrol diyotu ile donatılmıştır.

974 Nm Lazer Pompalama Diyotu, radyasyon dalgasının uzunluğunu “engellemek” için FBG stabilizasyonu kullanır. Sıcaklık, uyarma akımı ve optik geri bildirimdeki değişikliklerle bile gürültü olmadan dar bir bant spektrumu sağlar. Dalga boyu seçimi, mevcut en yüksek kapasitelere sahip en yüksek performans kontrolünü gerektiren uygulamalar için mevcuttur. Bu 974 nm lazer pompalama diyotu, istekte tarif edilen telcordia gr-468 çekirdesine karşılık gelir.

2. 974 nm Pompalama Lazer Diyot FBG TEC ile Stabilize 14 Pimli LD Kelebek

700 MW'a kadar eğilmeden çalışma kapasitesi;
epoksi ve SM/PM lifi ile 14 pimli bir vücut kelebek akışı olmadan;
Fiber Bragg çubuklarının stabilizasyonu;
Dalga boyu seçimi mevcuttur;
Entegre termoelektrik soğutucu, terim ve kontrol diyotu.

3. 974 nm pompalama lazer diyotu FBG'nin TEC ile stabilize edilmiş 14 pimli tereyağı LD kullanımı

Erbine (EDFA) ile alaşımlı fiber amplifikatörlerin dalga boyu (DWDM) boyunca yoğun çoğalma;
Azaltılmış miktarda pompalama ile EDFA mimarisi;
Büyük aralıklı kablolu televizyon karayolları (CATV) ve çok sayıda düğümle dağıtım.

4. 974 nm lazer pompalama diyotunun optik ve elektriksel özellikleri FBG, TEC ile stabilize 14 pimli LD kelebek

parametre	sembol	Ben.	Tip.	Maks.	İş birimi	Notlar
Ldpoge akım	Fazla		60	100	İkisinden biri.	CW
çıktı gücü	PF			700	MW	(BOL) <1000м
LD -Akım	Eğer		1100	1200	İkisinden biri.	PF = nominal güç
Bükme Ücretsiz Gücü	Kink	450			MW	> = 1.2 *Nominal Overlord
Bükme Ücretsiz Gücü	Iking Kink	> = 1.2 * if (Bol)			NM	[1]
LD rektum voltajı	VF			2.5	V.	PF = nominal güç
Merkezi dalga boyu	Platform S	973	974	975	NM	Zirve, PF = nominal seviye
Anın tepe dalgasının dönüşü	λp/ayrıca			0.02	NM/℃	T: Sıcaklık fbg.
Spektrumun genişliği	Aralarında			1	NM	Rms @ -13 db
Spektrumun istikrarı		-0.5		0.5	NM	PF = nominal güç, t = 60'lar
Monitörün reaktivitesi	IM / PF		8	20	UA / MW	VPD = 5V, PF = nominal güç
Reaksiyon stabilitesinin izlenmesi				% 20		@ALL çalışma sıcaklığı
Karanlık Akım İzleme	tanımlayıcı			50	Açık	VPD = 5V
Teknik akım	Bot			2	A)	TCE = 75 ℃
Metin voltajı	Vtek			3.5	V.	TCE = 75 ℃
TEC Modulanergo Tüketimi	Kabul			5	W.	TCE = 75 ℃
Güç Kararlılığı> 20 MW 10-20MW 3,5-10mvt				0.2 0.5 1	DB	zirveden zirveye, t = 60'lar, DC, 50kHz To, TC = 25 ℃
İzleme hatası	Onlar	-0.5		0.5	DB	TC = -5 ~ 75, Kasım. [2]
Derimanın direnci	RT	9.5	10	10.5	Kom PC'ler	TSTG = 25 ℃
Sabit termistorab	Bt.		3900		İLE.	TSTG = 25 ℃

Notlar:

[1] Bükme akımı bir akım olarak belirlenir, ışığın akıma (dl/di) doğrusal uyumdan sapması/-50, pkink> = 1.2 * nominal güç, Ikink> = if (bol) * 1.2

[2] İzleme hatası belirli bir durum sıcaklığında belirlenir, bu, IF25 ℃ ölçülen değerle ilgili sabit bir monitör akımı ile fiber gücünde bir değişikliktir.

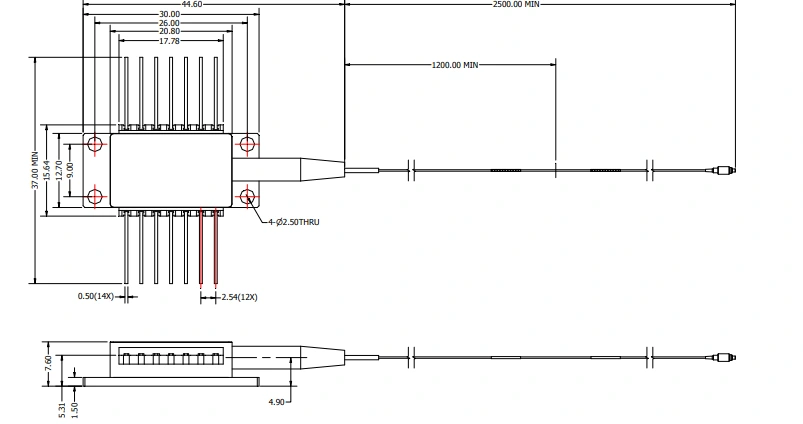

5. Ambalaj ve ihracat çiziminin belirlenmesi (birim: mm)

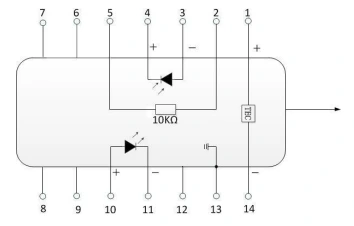

pin	Tanım	pin	Tanım
1	Teknik (+)	14	Sadece (-)
2	termistör, termistör	13	Kolordu Ülkesi
3	Pal	12	NC
4	katodpd	11	Katodl
5	termistör, termistör	10	Anodl
6	NC	9	NC
7	NC	8	NC



6. Teslimat, teslimat ve bakım

Tüm ürünler gönderilmeden önce kontrol edildi;

Tüm ürünlerin 1 yıl garantisi vardır. (Kalite garanti döneminden sonra uygun bakım ücretlerinin toplanması başlar.)

İşinize değer veriyoruz ve 7 günlük bir iade politikası sunuyoruz. (mal aldıktan 7 gün sonra);

Mağazamızda satın aldığınız malların mükemmel bir kaliteye sahip değilse, yani üreticinin özelliklerine göre elektronik olarak çalışmazlarsa, parayı değiştirmek veya iade etmek için bize geri döndürün;

Mallar kusurluysa, teslimat anından itibaren 3 gün içinde bizi bilgilendirin;

İade etme veya değiştirme hakkına sahip olmak için herhangi bir öğenin orijinal durumda iade edilmesi gerekir;

Alıcı, katlanılan tüm teslimat maliyetlerinden sorumludur.



7. Genellikle sık sık sorulan sorular

S: Dalga boyunun uygulamaları ve doğruluğu nelerdir?

A: Kutulu optikler, seçim için 974nm ve 976nm dalga boyu sağlayabilir.



S: Hangi optik konektöre ihtiyacınız var?

C: Optik kutusu, optik konektörü ücretsiz gereksinimlere göre yapılandırabilir.
