Yarıiletken lazer pompalama diyotları

Yarı iletkenLazer diyotlarıFiber lazerler için ambalaj, genellikle dalga boyu aralığında (çoğunlukla 915 veya 976 nm) 800-1000 nm yayan Algaas II-V'nin yarı iletken teknolojisine dayanan fiber çıkışlı cihazlardır.

İki ana kategoriye ayrılabilirler:

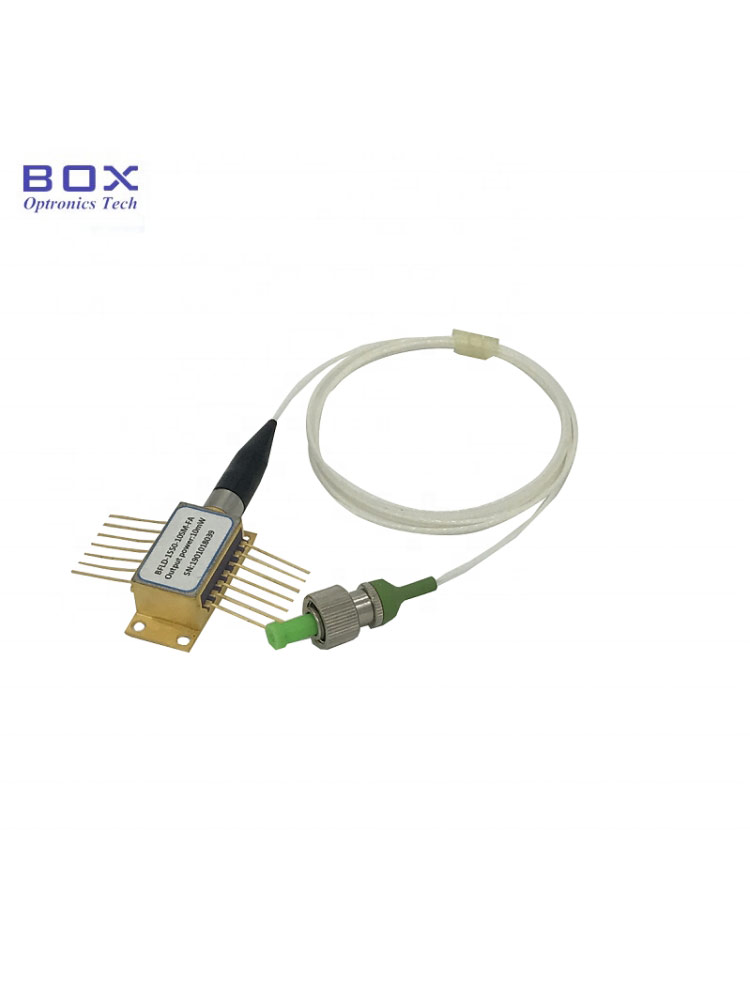

Fiber çıkışlı tek moda yarı iletken lazer diyotlarda tek modlu fiber çekirdeğinin çapı genellikle birkaç mikrondur (örneğin, 1 mikron dalga boyu olan fiberin çekirdeğinin çapı yaklaşık 9 μm'dir, yaklaşık 9 μm olan, yaklaşık 6 kat daha az olan lifler). Böyle bir diyotta, uç radyasyonlu küçük bir yarı iletken lazer diyottan gelen ışık, yaklaşık 6 mikron çapında fiberin çekirdeğine odaklanır. Bu tip yarı iletken lazer diyotlar genellikle kasanın içine yerleştirilmiş bir termoelektrottermerterektrik soğutucuya sahip bir “kelebek” gövdeye monte edilir (şimdi daha küçük bir form faktörüne sahip cihazlar için daha popülerdir). BunlarYarı iletken lazer diyotlarFiber çıkışı ile genellikle 300 MW'dan 1.5 watt'a çıkış gücü geliştirebilirler. Aktif lifleri tek bir katmanlı kabuklu pompalamak için kullanılırlar. 915/976 nm'de pompalanan tek moda yarı iletken lazer diyotların ana tedarikçileri, 1990'ların sonlarında telekomünikasyon pazarı için bir iş fiber amplifikatör işi (EDFA: Erbium alaşım fiber amplifikatör) geliştiren şirketlerdir.

Fiber çıkışlı çok doon yarı iletken lazer diyotlardaki multimodik lifler, daha yüksek optik güce dayanmalarını sağlayan daha büyük bir çapa sahiptir. Standart versiyonlar genellikle çekirdek 62, 100, 200, 400, 800 ve hatta> 1000 mikron çapına sahiptir. Çap ne kadar küçük olursa, ışığı bir lens veya mikroskop lens kullanarak fiberden küçük bir noktaya odaklamak o kadar kolay olur. Fiber çıkışlı multimodik yarı iletken lazer diyotlar genellikle yan radyasyonun geniş bir tarafına sahip yarı iletken lazer diyotların kristallerine dayanır. Ayrıca iki kategoriye ayrılabilirler:

Tek -emici yarı iletken lazer diyotlar20 W'ye kadar bir yarı iletken lazer diyotun bir kristalinin genellikle 105 mikron (çekirdek) ve 125 mikron (kabuk) bir yarı iletken lazer diyot boyutuna bağlandığı.

Çok emici yarı iletken lazer diyotları, bir fibere bağlı birkaç yarı iletken lazer diyot kristaline dayanır ve 89 mW'a kadar ölçeklenebilir bir güç seviyesi sağlar.
